生成AIの急速な普及によって、世界の半導体市場が大きく変わっています。
これまで半導体の性能競争といえば、
「回路をどこまで細くできるか」
という微細化競争が中心でした。
しかし現在、もう一つの技術が急速に重要になっています。
それが「先端パッケージング」です。
「パッケージ」と聞くと、完成した半導体をケースに入れるだけの工程を想像してしまいます。
しかしAI時代のパッケージ技術は、そんな単純なものではありません。
GPUやCPU、HBM（広帯域メモリー）など複数の半導体を高密度につなぎ、一つの巨大な半導体システムとして機能させる技術へと進化しています。
台湾で開催された半導体関連イベントでも、AI向け半導体需要の拡大を背景として、各社が先端パッケージ技術を競っています。
今回は、なぜ半導体業界で「パッケージ」がこれほど重要になっているのか、投資初心者にも分かりやすく考えてみます。
半導体は「微細化」だけではなくなってきた
長年、半導体の性能向上を支えてきたのが「微細化」です。
半導体内部の回路を小さくすることで、同じ面積により多くのトランジスタを搭載できるようになります。
例えば、
7nm → 5nm → 3nm → 2nm
といった進化です。
ところが、回路が小さくなるほど製造技術は難しくなり、工場や製造装置に必要な投資額も膨大になります。
そこで注目されるようになったのが、
「1個の巨大な半導体を作るのではなく、複数の半導体を組み合わせればいいのでは？」
という考え方です。
これが「チップレット」や「先端パッケージ」と呼ばれる技術につながっています。
AI半導体ではGPUだけ速くてもダメ
生成AIでは膨大な計算を行います。
中心となるのはNVIDIAなどが開発するGPUですが、GPUだけ高速になってもAI処理は速くなりません。
大量のデータをGPUへ送り続ける必要があるからです。
そこで重要になるのが、
HBM（High Bandwidth Memory＝広帯域メモリー）
です。
HBMは複数のDRAMを積み重ねることで、大量のデータを高速に処理できるメモリーです。
AI半導体では、
GPU
＋
HBM
＋
その他の半導体
を非常に近い場所に配置し、高速で通信させます。
ここで重要になるのが先端パッケージ技術です。

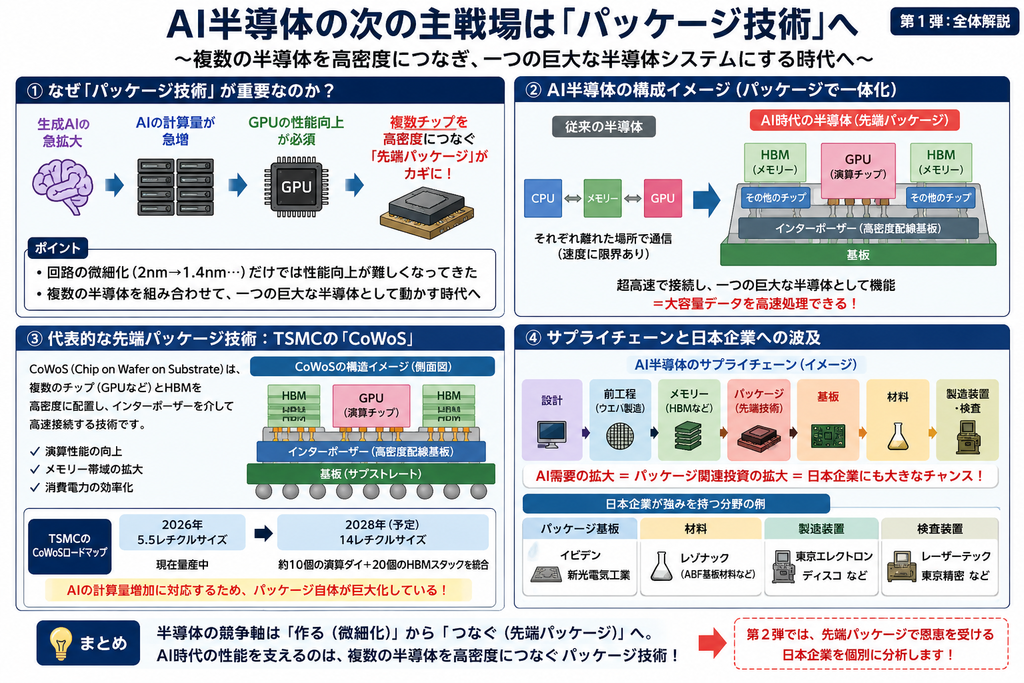

TSMCの「CoWoS」がAI半導体を支える
代表的な技術が、世界最大の半導体受託製造会社TSMCの
「CoWoS（Chip on Wafer on Substrate）」
です。
CoWoS（読み方：コワース）では、演算を担当する半導体とHBMなどを高密度に接続します。
TSMC自身もCoWoSをHPC（高性能コンピューティング）やAI向けの重要技術と位置付けており、複数のSoCとHBMを統合することで、演算性能とメモリー帯域を高められると説明しています。
イメージすると、
従来
CPU ｜ メモリー ｜ GPU
↓
それぞれ離れた場所で通信
だったものが、
AI半導体
GPU＋GPU＋HBM＋HBM
↓
超高速でつないで一体化
という方向へ進んでいるわけです。
つまり、
「半導体を作る技術」だけでなく「半導体同士をつなぐ技術」が性能を左右する時代
になってきました。
AIの計算量急増でパッケージも巨大化
さらに興味深いのが、AI半導体のパッケージ自体がどんどん巨大化していることです。
TSMCは2026年時点で5.5レチクルサイズのCoWoSを生産しており、2028年には約10個の大型演算ダイと20個のHBMスタックを統合できる14レチクルサイズのCoWoSを生産する計画を示しています。
これはAIの計算量増加に対応するためです。
AIモデルが大型化する
↓
必要なGPU性能が上がる
↓
必要なHBM容量も増える
↓
複数の半導体を高速接続する必要がある
↓
先端パッケージ技術が重要になる
という構造です。
「AI半導体需要＝GPU需要」と考えがちですが、その周辺には巨大な市場が形成されつつあります。
「後工程」が半導体の主役になる？
半導体製造は大きく、
前工程
シリコンウエハー上に回路を作る
↓
後工程
切断・接続・パッケージ・検査する
という工程に分けられます。
これまで半導体産業では、最先端の回路を作る「前工程」が注目されることが多くありました。
ところがAI半導体では事情が変わってきています。
複数の半導体を高密度に接続する必要があるため、従来「後工程」と呼ばれていたパッケージングが、半導体そのものの性能を決める重要工程になってきたのです。
台湾南部に半導体産業が集積
今回の記事でもう一つ注目したいのが、台湾で半導体関連設備への投資が続いていることです。
TSMCを中心として、半導体製造だけではなく、パッケージ、基板、材料、製造装置などの企業が集まることで巨大な半導体産業クラスターが形成されています。
半導体は1社だけでは作れません。
設計
↓
前工程
↓
メモリー
↓
パッケージ
↓
基板
↓
材料
↓
製造装置
↓
検査
という巨大なサプライチェーンで成り立っています。
AI需要が拡大するほど、このサプライチェーン全体に投資が波及する可能性があります。
日本企業にもチャンスがある
ここは日本株投資を考えるうえで重要なポイントです。
「最先端AI半導体」というと、
NVIDIA
TSMC
SK hynix
など海外企業が思い浮かびます。
しかし先端パッケージでは、材料・基板・製造装置など日本企業が得意とする分野も数多く存在します。
実際、TOWAは2026年5月の決算資料で、AI用途拡大に伴ってHBMメーカーの量産投資が加速しているほか、先端パッケージ分野でもOSAT企業の設備投資やPLP（パネルレベルパッケージ）の投資が本格化しつつあると説明しています。
つまり、
AIブーム
↓
GPU需要増加
↓
HBM需要増加
↓
先端パッケージ需要増加
↓
基板・材料・製造装置需要増加
という「第二、第三の恩恵企業」を探せる可能性があります。
先端パッケージ材料で注目したい日本企業の一つがレゾナックです。ミントブログでは、レゾナックの業績や半導体材料事業、株価についても詳しく分析しています。
AI半導体投資は「NVIDIAの次」を考える段階へ
これまでAI関連株というと、どうしてもNVIDIAなどGPUメーカーへ注目が集中してきました。
しかし投資家として面白いのは、その先です。
例えばゴールドラッシュでは、金を掘った人だけではなく「ツルハシを売った企業」が利益を上げたという有名な話があります。
AI半導体でも同じように、
GPUを作る企業
だけではなく、
GPUを作るために絶対必要になる企業
を探す考え方があります。
先端パッケージは、その代表的なテーマの一つだと思います。
まとめ｜半導体競争は「作る」から「つなぐ」へ
今回の記事で特に重要だと感じたのは、半導体産業の競争軸そのものが変化していることです。
これまでは、
微細化＝半導体性能向上
という比較的分かりやすい構図でした。
これからは、
微細化
＋
チップレット
＋
HBM
＋
先端パッケージ
という複数の技術を組み合わせて性能を高める時代になっていきそうです。
生成AIがさらに高度化すれば、必要になる計算能力もメモリー容量も増えていきます。
その結果、
「半導体をどこまで小さくできるか」から「複数の半導体をどれだけ効率よくつなげられるか」へ。
半導体産業の新しい競争が始まっています。
投資家としてもNVIDIAやTSMCだけを見るのではなく、その周辺に存在するパッケージ基板・半導体材料・製造装置・検査装置メーカーまで視野を広げることが重要ではないでしょうか。
では、先端パッケージ市場の拡大で実際に恩恵を受ける日本企業はどこなのでしょうか。次回はイビデン、レゾナック、TOWAなどを中心に、AI半導体の「次の主役候補」を投資目線で比較します。
